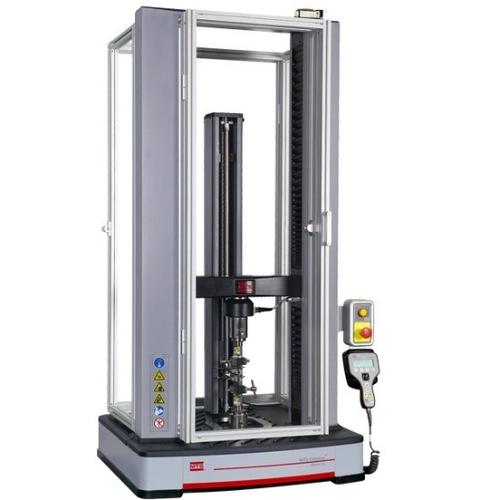

电子万能试验机 材料力学性能测试的核心装备

在现代工业生产和科学研究中，准确评估材料的力学性能是确保产品质量、推动技术创新的基础。而在众多测试设备中，电子万能试验机凭借其高精度、多功能和易于操作的特点，成为材料力学测试领域不可或缺的核心装备。

什么是电子万能试验机？

电子万能试验机是一种采用电子伺服控制系统，对材料或构件进行拉伸、压缩、弯曲、剪切、撕裂、剥离等多种力学性能测试的精密仪器。它通过电机驱动横梁移动，对试样施加负荷，同时利用高精度传感器实时采集力值和位移数据，从而绘制出应力-应变曲线，并计算出材料的各项力学指标，如抗拉强度、屈服强度、弹性模量、断裂延伸率等。

与传统的液压万能试验机相比，电子万能试验机具有控制精度高、调速范围宽、噪音低、维护简便等优势，适用于金属、塑料、橡胶、薄膜、纤维、复合材料、纸张、木材、医疗器械等多种材料的测试。

主要结构组成

一台典型的电子万能试验机通常由以下几个关键部分组成：

1. 主机框架：一般采用双立柱或单立柱结构，提供稳定的刚性和导向精度，确保试验过程中横梁平稳移动。
2. 驱动系统：包括伺服电机、减速机和同步带（或滚珠丝杠），负责驱动横梁上下移动，实现精准的速度控制。
3. 测力系统：由负荷传感器（力传感器）和放大器组成，用于测量试验过程中试样所受的力值，精度可达0.5级甚至更高。
4. 位移测量系统：通常采用光电编码器或光栅尺，精确测量横梁的位移，进而得到试样的变形量。
5. 控制系统：包括控制器和计算机软件，用于设定试验参数、控制试验过程、采集和分析数据。
6. 夹具：根据不同的测试项目，选择拉伸夹具、压缩夹具、弯曲夹具、剪切夹具等，确保试样牢固夹持且受力均匀。

核心功能与测试项目

电子万能试验机通过更换不同的夹具和附件，可以实现多种力学性能测试：

• 拉伸试验：测试材料在轴向拉力作用下的抗拉强度、屈服强度、伸长率、断面收缩率等。
• 压缩试验：评估材料在压力作用下的抗压强度、压缩模量等。
• 弯曲试验：测定材料的抗弯强度、弯曲模量，常用于脆性材料和复合材料。
• 剪切试验：测量材料抵抗剪切应力的能力。
• 剥离试验：用于胶粘剂、复合膜等材料的剥离强度测试。
• 撕裂试验：评估薄膜、橡胶等材料的撕裂强度。
• 循环试验：可进行低周疲劳、松弛、蠕变等动态或静态持久测试。

配合高低温环境箱、湿度箱等附件，还可实现特殊环境下的力学性能测试。

选型要点

选择电子万能试验机时，需考虑以下关键参数：

1. 最大试验力：根据待测材料的强度范围和试样尺寸，选择合适的力值容量，通常留有余量。常见规格有1kN、5kN、10kN、20kN、50kN、100kN等。
2. 精度等级：一般分为0.5级和1级，0.5级精度更高，适用于科研和高质量控制。
3. 速度范围：指横梁移动速度的范围，通常为0.001～1000mm/min，需覆盖测试标准要求的速度。
4. 有效试验宽度与行程：根据试样尺寸和测试类型，确保足够的使用空间。
5. 控制系统与软件：良好的软件应具备友好的操作界面、丰富的测试标准库、实时曲线显示、数据分析及报告导出功能。
6. 品牌与售后服务：选择知名品牌，确保设备稳定性和售后技术支持。

日常维护与保养

为了保持电子万能试验机的测试精度和延长使用寿命，日常维护至关重要：

• 定期清洁设备和夹具，防止灰尘、油污影响测试。
• 检查传感器和连接线是否完好，避免过载或撞击。
• 定期对力值进行校准，通常每年至少一次，使用标准测力仪进行验证。
• 检查传动部件（如丝杠、导轨）的润滑情况，及时补充润滑油。
• 长时间不用时，应断开电源，并用防尘罩覆盖。

应用领域

电子万能试验机广泛应用于：

• 航空航天：测试飞机结构材料、复合材料、紧固件等。
• 汽车制造：评估车身钢材、塑料件、橡胶密封件、安全带的力学性能。
• 建筑材料：检测钢筋、混凝土、防水卷材、管材等。
• 电子信息：测试电路板、焊点、连接器、显示屏的力学可靠性。
• 医疗器械：评估注射器、导管、手术缝合线、骨科植入物的力学性能。
• 科研教育：高校和研究所进行材料科学研究与教学实验。

###

电子万能试验机作为材料力学测试的通用设备，其技术水平和应用深度直接关系到工业产品的质量与安全。随着传感器技术、伺服控制和人工智能分析的不断发展，现代电子万能试验机正朝着更高精度、更智能化、更自动化的方向演进。对于企业和研究机构而言，合理选型、正确使用和精心维护电子万能试验机，将有效提升材料研发与质量控制的能力，为技术创新和产业升级提供坚实支撑。
